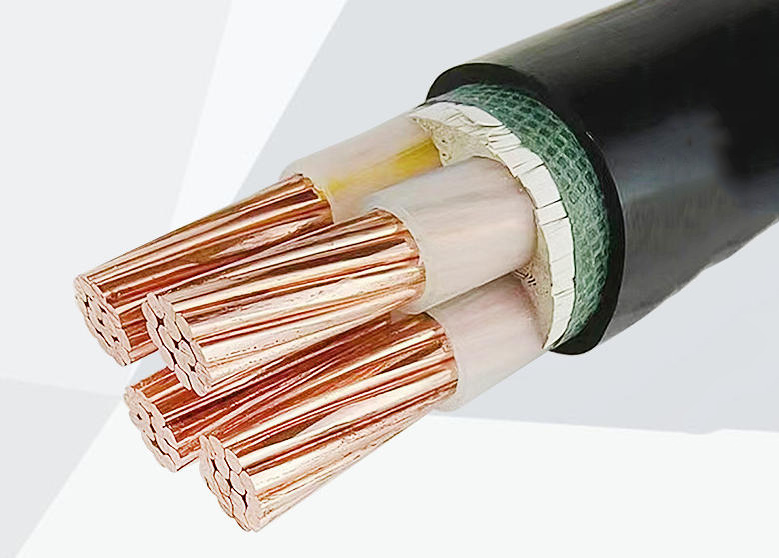

电力电缆的结构介绍

电力电缆的结构介绍

1，导体

导体是用来传导电流的。导体种类繁多，按材料分，有铜芯和铝芯两种；按缆芯的数目分，有单芯、双芯、三芯和四芯4种；按导体的形状分，有圆形、椭圆形和扇形3种；按电缆导体的填充系数大小分，有紧压和非紧压2种。

2，绝缘层

绝缘层是用来保证导体之间、导体与外界的绝缘，使电流沿导体传输。绝缘层包括分相绝缘和统包绝缘，统包绝缘在分相绝缘之外。绝缘层所用材料有油锓纸、橡皮、聚氯乙烯、聚乙烯和交联聚乙烯等。

3，保护层

电力电缆的保护层分内护层和外护层两部分。内护层主要是保护电缆统包绝缘不受潮湿和防止电缆浸渍剂外流以及轻度机械损伤；所用材料有铅包、铝包、橡套、聚氯乙烯套和聚乙烯套等。外护层是用来保护内护层的，防止内护层受机械损伤或化学腐蚀等，包括铠装层和外被层两部分。所用材料，一般铠装层为钢带或钢丝，外被层为纤维绕包、聚绿乙烯护套和聚乙烯护套。

在电力系统中，最常用的电缆有两大类，即电力电缆和控制电缆。电力电缆是用来输送和分配电能，和控制电缆是用于连接测量和控制二次回路。
