每周三分钟学习电缆知识：了解电线电缆

每周三分钟学习电缆知识：了解电线电缆

按国标GB/T2900.10—1984，电线电缆可以定义为：用以传输电（磁）、信息和实现电磁能转换的线材产品。为便于选用及提高产品的适用性，我国的电线电缆产品按其用途分为裸电线、绕组线、电力电缆、通信电缆和通信光缆、电气装备用电线电缆五大类。

实际上，电线和电缆并没有严格的界限，很多人都把所有的电力用线统称为电线。通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆。导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。

一、裸电线及裸导体制品

裸电线及裸导体制品是指没有绝缘、没有护套的导电线材，主要包括裸单线、裸绞线和型线型材三个系列产品。主要特征是：纯的导体金属，无绝缘及护套层。

1.铜铝单线∶包括软铜单线、硬铜

钢芯铝绞线

单线、软铝单线和硬铝单线。主要用作各种电线电缆的半制品，少量用于通信线材和电机电器的制造。

2.裸绞线∶包括硬铜绞线（TJ）、硬铝绞线（LJ）、铝合金绞线（L HAJ）、钢芯铝绞线（LGJ）。主要用于电气装备、电器或元件的连接用。各种绞线的规格从1.0-300不等。

二、绕组线

绕组线是一种具有绝缘层的导电金属电线，用以绕制电工产品的线圈或绕组。按照绝缘层的特点和用途，绕组线可分为漆包线、绕包线、特种绕组线和无机绝缘绕组线4大类。

三、家用电线（普通民用电线）

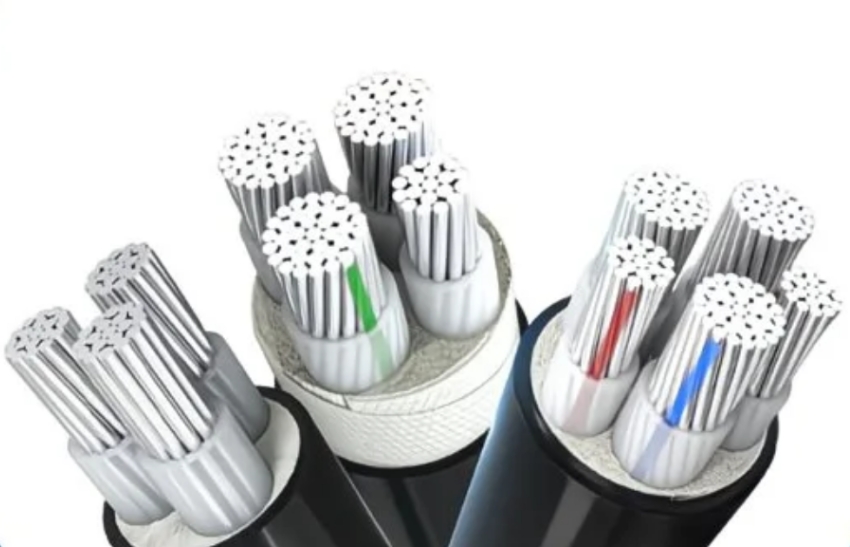

四、电缆

电缆线是一种多芯导线，即在一个绝缘软管套内镶有多根相互绝缘的线芯。点来的种类很多，有电力电缆线、控制电缆线和通讯电缆线等，在电力系统中常用的电力电缆线和控制电缆线。这些电缆的型号及主要用途如下所示：

电缆型号代码

通用命名方法

这属于我们经常接触的，第一组由一个到二个字母组，表示导线的类别、用途。

如：A-安装线、B-布电线、C-船用电缆、K-控制电缆、N-农用电缆、R-软线、U-矿用电缆、Y-移动电缆、JK-绝缘架空电缆、M-煤矿用、ZR-阻燃型、NH-耐火型、ZA-A级阻燃、ZB-B级阻燃、ZC-C级阻燃、WD-低烟无卤型。

第二组是一个字母，表示导体材料的材质，如：T-铜芯导线（大多数时候省略）、L-铝芯导线。

第三组是一个字母，表示绝缘层，如：V—PVC塑料、YJ—XLPE绝缘、X—橡皮、Y—聚乙烯料、F—聚四氟乙烯。

第四组是一个字母、表示护套，如：V-PVC套、Y-聚乙烯料、N-尼龙护套、P-铜丝编织屏蔽、P2-铜带屏蔽、L-棉纱编织涂蜡克、Q-铅包。

第五组是一个字母、表示特征，如：B-扁平型、R-柔软、C-重型、Q-轻型、G-高压、H-电焊机用、S-双绞型。

第6组是一个数字，表示铠装层，（下小脚标）2-双钢带、3-细圆钢丝、4-粗圆钢丝.

第七组是一个数字，表示外护套，（下小脚标）如：0-表示无护套、1-纤维层、2-PVC套

简单理解：

1、用途代码－不标为电力电缆，K为控制电缆，P为通讯电缆；

2、绝缘代码－Z油浸纸X橡胶，V聚氯乙烯，YJ交联聚乙烯

3、导体材料代码－不标为铜，L为铝；

4、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套

5、派生代码－D不滴流，P干绝缘；

6、外护层代码

7、特殊产品代码－TH湿热带，TA干热带；

8、额定电压－单位KV

电缆线规格型号举例：

YHZ型电缆线：中型橡套电缆：500V，电缆能承受相当机械外力；

YHC型电缆线：重型橡套电缆：500V，电缆能承受较大机械外力；

YHH型电缆线：电焊机用橡套软电缆：供连接电源用；

YHHR型电缆线：电焊机用橡套特软电缆：主要供连接卡头用；

VV系列电缆线：铜芯聚氯乙烯绝缘及护套电力电缆：用于固定敷设，供交流500V及以下或直流1000V一下电力电路；

VLV系列电缆线：铝芯聚氯乙烯绝缘及护套电力电缆：同上。

AVVR聚氯乙烯护套安装用软电缆

SBVV HYA数据通信电缆（室内、外）——用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用

SYV：实心聚乙烯绝缘射频同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）

SYWV(Y)：物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆

SYV、SYWV、SYFV——适用于闭路监控及有线电视工程

SYWV（Y）、SYKV有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线物理发泡聚乙烯（绝缘）（锡丝）（铝）、聚氯乙烯（聚乙烯）

SDFAVP、SDFAVVP、SYFPY同轴电缆，电梯专用

SFTP双绞线传输电话、数据及信息网

UL2464电脑连接线

VGA显示器线

电力电缆

电力系统采用的电缆产品主要有架空裸电线、汇流排(母线)、电力电缆(塑料线缆、油纸力缆(基本被塑料电力电缆代替)、橡套线缆、架空绝缘电缆)、分支电缆(取代部分母线)、电磁线以及电力设备用电气装备电线电缆等。

主要特征：在导体外挤(绕)包绝缘层，如架空绝缘电缆，或几芯绞合(对应电力系统的相线、零线和地线),如二芯以上架空绝缘电缆，或再增加护套层，如塑料/橡套电线电缆。

电力电缆在电力系统的主干线路中用以传输和分配大功率电能的电缆产品，其中包括1～330KV及以上各种电压等级、各种绝缘的电力电缆。

截面分为：1.5、2.5、4、6、10、16、25、35、50、70、95、1 20、150、185、240、300、400、500、630、800mm2，芯数为1、2、3、4、5、3+1、3+2芯。

电力电缆按电压等级分有低压电缆、中压电缆、高压电缆等。按绝缘情况分为塑料绝缘电缆、橡胶绝缘电缆、矿物绝缘电缆等。只课堂

架空电缆很常见，它的特点就是没有护套。需要说明的是：

1）导体不是只有铝，也有铜导体（JKYJ、JKV）、铝合金（JKLHYJ）。现在也有了钢芯铝绞线架空电缆（JKLGY）。

2）不是只有单芯的，常见的一般都是单芯的，但是它也是可以几根导体绞合成束。

3）电压等级是35KV及以下，并非只有1KV和10kV两种。

（1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆

（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘

（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套

（4）特征：T——石油膏填充G——高频隔离C——自承式

（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层;33——单层细钢丝铠装聚乙烯被层;43——单层粗钢丝铠装聚乙烯被层;53——单层钢带皱纹纵包铠装聚乙烯外被层;553——双层钢带皱纹纵包铠装聚乙烯外被层

电力电缆铠装和外护套数字

0无；

1联锁铠装纤维外被；

2双层钢带聚氯乙烯外套；

3细圆钢丝聚乙烯外套；

4粗圆钢丝；

5皱纹(轧纹)钢带；

6双铝(或铝合金)带；

7铜丝编织；

8钢丝编织

电缆的结构电缆由缆芯、绝缘层和防护层三个主要部分组成的，如右图（a）所示。

缆芯：通常采用高电导率的铜或铝制成，截面有圆形、半圆形、扁形等多种，有统一的标称等级。线芯有单心、二心、四芯等几种。单芯和双芯电缆一般用来输送直流电和单相交流电；三芯电缆用来输送三相交流电；四芯电缆（中性线线芯截面较小）用于中性点接地三相四线制配电系统中。

绝缘层：电缆的绝缘层通常用纸、橡皮、塑料制成，作用是将线芯与线芯、线芯与保护层互相隔开和绝缘。

保护层：保护层电缆外的保护层是保护线芯和绝缘层的，分内保护层和外保护层。内保护层保护绝缘层不受潮湿，并防止电缆浸渍剂外流，常用铝（铅）、塑料、橡套做成。外保护层保护着内保护层不受机械损伤和化学腐蚀，常用的有沥青麻护层、钢带（丝）铠装护层等几种。至于无外保护层的电缆，裸铝包电缆，则用于可能只有机械损伤和无化学腐蚀的地方。

控制电缆

控制电缆：是在配电装置中传导操作电流、连接电气仪表及继电保护和自动控制回路用的。其构造与电力电缆相似，这种电缆属于低压电缆，运行电压一般在交流500伏直流1000一伏以下。因电流不大，且是间断负荷，所以截面较小，一般为1.5～10mm2，按缘材料可分为油浸纸绝缘控制电缆，橡胶绝缘控制电缆和聚氯乙烯绝缘控制电缆三种。

此类电缆结构和电力电缆相似，特点是只有铜芯，没有铝芯电缆，导体截面较小，芯数较多，如24*1.5、30*2.5...

适用于交流额定电压450/750V及以下，电站、变电站、矿山、石化企业等的单机控制或机组设备控制。为提高控制信号电缆防内外干扰的能力，主要采取设置屏蔽层措施。

常见型号有KVV、KYJV、KYJV22、KVV22、KVVP。

型号含义：“K”控制电缆类，“V”聚氯乙烯绝缘，“YJ”交联聚乙烯绝缘，“V”聚氯乙烯护套，“P”铜丝屏蔽。

对于屏蔽层，常见的KVVP是铜丝屏蔽，如果是铜带屏蔽，即表示为KVVP2，如果是铝塑复合带屏蔽，即表示KVVP3。对于不同材料的屏蔽层，有着各自的特点和作用。

KVVP：聚氯乙烯护套编织屏蔽电缆——用途：电器、仪表、配电装置的信号传输、控制、测量

KVV系列电缆线：聚氯乙烯绝缘及护套控制电缆：用于固定敷设，供交流500V及以下或直流1000V及以下配电装置；用途：电器、仪表、配电装置信号传输、控制、测量

JVPV、JVPVP、JVVP铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆

电力电缆与控制电缆的区别：

1、功能：电力电缆在电力系统主干线中用以传输和分配大功能电能；控制电缆用于用电设备器具的控制接线路。

2、类别：电力电缆属于电缆五大类中的第二类；控制电缆属于电缆五大类中的第三类（电器装备用电缆）。

3、标准：电力电缆的标准是GB12706；控制电缆的标准是930。4、绝缘芯线的标识不同：电力电缆的绝缘一般采用颜色分相；控制电缆的绝缘线芯的颜色一般都是单色印数字序号。

信息传输系统：主要有市话电缆、电视电缆、电子线缆、射频电缆、光纤缆、数据电缆、电磁线、电力通讯或其他复合电缆等。

机械设备、仪器仪表系统：此部分除架空裸电线外几乎其他所有产品均有应用，但主要是电力电缆、电磁线、数据电缆、仪器仪表线缆等。

RV、RVP聚氯乙烯绝缘电缆

RVS、RVB——适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆

信号控制电缆（RVV护套线、RVVP屏蔽线）——适用于楼宇对讲、防盗报警、消防、自动抄表等工程

RVV（227IEC52/53）聚氯乙烯绝缘软电缆——用途：家用电器、小型电动工具、仪表及动力照明

RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V2-24芯——用途：仪器、仪表、对讲、监控、控制安装

RG：物理发泡聚乙烯绝缘接入网电缆——用于同轴光纤混合网（HFC）中传输数据模拟信号

RIB音箱连接线（发烧线）

有特殊功能的电缆

特种电缆是具有特殊功能的电缆，主要包括阻燃电缆（ZR）、低烟无卤电缆（WDZ）、耐火电缆（NH）、防爆电缆（FB）、防鼠电缆防白蚁电缆（FS）、阻水电缆（ZS）等。

阻燃电缆（ZR）、低烟无卤电缆（WDZ）：主要适用于重要的电力及控制系统。当线路万一遇到火灾时，该电缆在外部火焰的作用下只能有限燃烧，发烟量少，烟中有害气体（卤素）也很少。

当外部火焰消失时，电缆也能自行熄灭，使火灾对人体及财产损失减少到最低程度。所以，该种电缆广泛应用于石化、电力、冶金、高层建筑及人口密集等重要场所。

耐火电缆（NH）：主要适用于特别重要的电力及控制系统。当线路万一遇到火灾时，耐火电缆能抵抗750~800℃高温达90分钟以上时间，确保安全送电，以赢得充足的灭火减灾时间。

面对特殊场合不断衍生新的产品，如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁/防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、辐照交联电缆等。

通讯电缆及光纤

从过去的简单的电话电报线缆发展到几千对的话缆、同轴缆、光缆、数据电缆，甚至组合通讯缆等。该类产品结构尺寸通常较小而均匀，制造精度要求高。
